Κάθετη γραμμή ζωής faba για σκάλες

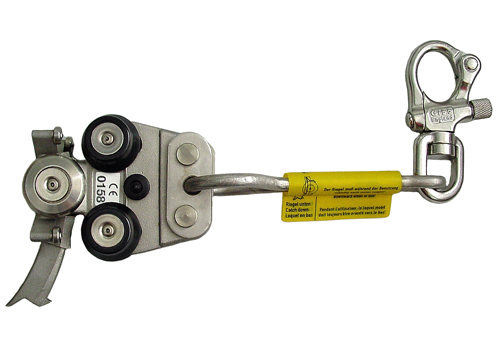

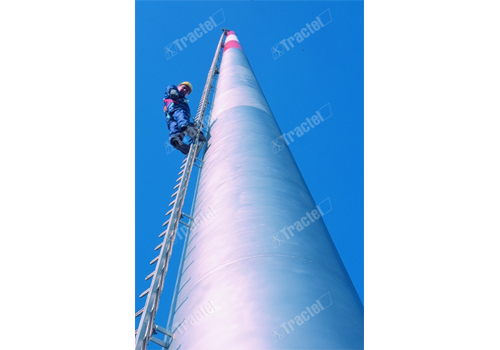

Παρουσιάστηκε το 1965 και είναι ο προκάτοχος των συστημάτων κάθετης πρόσβασης. Η ράγα ασφαλείας και το φορείο είναι συμμετρικά. Το σύστημα προστασίας από πτώση μπορεί να μπει σε κάθε διεύθυνση του οδηγού ασφαλείας.

• Προφίλ ράγας ασφαλείας 68x56x2.8mm
• Υλικό: Γαλβανισμένο εν θερμώ ή ανοξείδωτο (1.4571)
• Έκδοση : σκάλα με κεντρικό σημείο ή μόνο με οδηγό
• Απόσταση μεταξύ stop: 140mm
• Απόσταση μεταξύ σκαλοπατιών: 280mm
• Σκαλοπάτια: Με κλίση προς τα εμπρός ή συγκολλημένα στο πίσω μέρος της ράγας
• Πλάτος σκάλας: 408mm
• Αρχικό μήκος: 2800mm
• Ρυθμιζόμενα μήκη: 1960,1680, 1400 και 1120mm
• Μέγιστη απόσταση μεταξύ σημείων αγκύρωσης 1960 mm

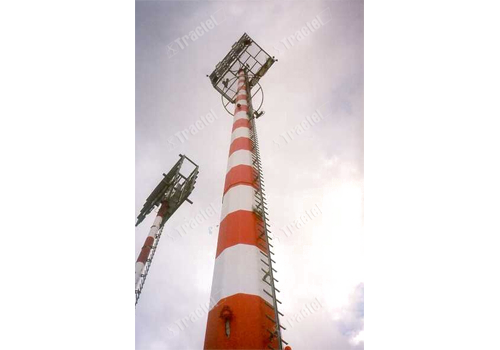

Το σύστημα FABA A12 είναι στην αγορά από το 1995. Είναι η λογική εξέλιξη του FABA A11 αλλά σε πιο ελαφριά και μικρή έκδοση. Ο σχεδιασμός της ράγας ασφαλείας και του φορείου είναι ασύμμετρος και εξασφαλίζει ότι τα φορεία θα χρησιμοποιούνται πάντα στη σωστή κατεύθυνση.

• Διαστάσεις προφίλ ράγας 48 x 32 x 3mm
• Υλικό Γαλβανισμένο εν θερμώ ή ανοξείδωτο ( 1.45.71)
• Σχεδιασμός: Σκάλα με κεντρικό σημείο ή απλά ράγα
• Απόσταση μεταξύ stop: 40mm
• Απόσταση μεταξύ σκαλοπατιών: 280mm
• Σκαλοπάτια: Συγκολλημένα στο πίσω μέρος της ράγας
• Πλάτος σκάλας: 380mm
• Αρχικό μήκος: 5600mm και 2800mm
• Ρυθμιζόμενα μήκη: 560, 840, 1120, 1400, 1680, 1960, 2240, 2520, 3080, 3360, 3640, 3920, 4200, 4480, 4760, 5040 και 5320 mm
• Μέγιστη απόσταση μεταξύ σημείων αγκύρωσης 1400 mm για τη σκάλα και 1960mm για τη ράγα

Τα συστήματα  AL2 MOBIL και το AL2 MOBIL-F είναι προσωρινές λύσεις. Αυτές οι δύο συσκευές είναι βασισμένες στη βασική τεχνολογία των συστημάτων AL2. Είναι κατάλληλα για τουλάχιστον 2 άτομα και προτείνονται για ύψη μικρότερα των 12 μέτρων.

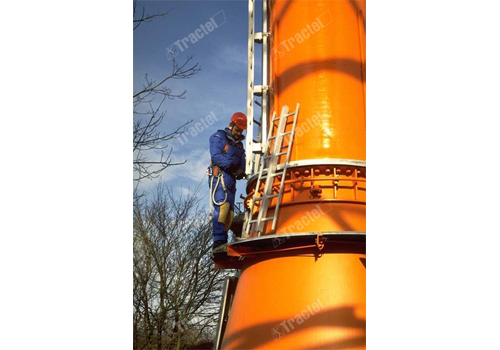

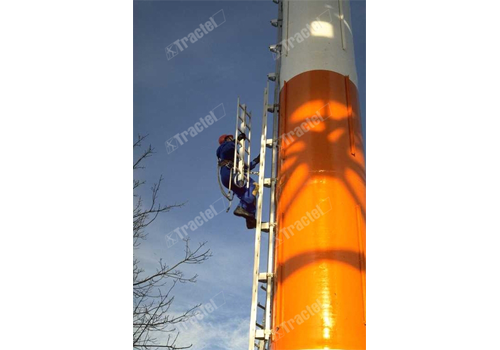

FABA™ System AL2 MOBIL

Σκάλα ασφαλείας για προσωρινή χρήση σε διάφορους τύπους κατασκευών. Οι πόρπες που εφαρμόζονται στη σκάλα είναι μόνιμες. Στη βασική έκδοση, περιέχονται αγκύστρια για τον τοίχο και το στύλο

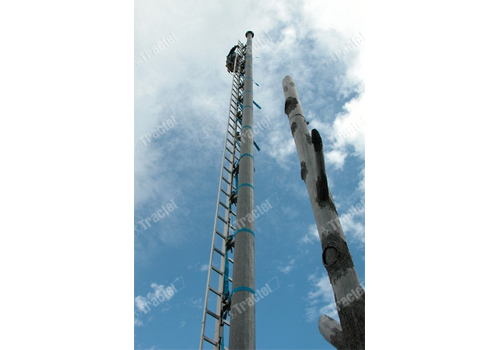

Το σύστημα FABA™ System AL2 MOBIL-F

Σχεδιασμένο για την προόσβαση σε στύλους ή ιστούς.

• Οι διαστάσεις προφίλ ράγας ( σχήμα ‘’Η’’) 48x65x 3-6mm
• Υλικό: ανοδιωμένο αλουμίνιο
• Σχεδιασμός: Σκάλα με κεντρικό σημείο ή απλά ράγα
• Υλικό ανοδιωμένο αλουμίνιο
• Σχεδιασμός: σκάλα με κεντρικό σημείο ή επιπλέον πλαϊνο σημείο
• Απόσταση μεταξύ stop 70mm
• Απόσταση μεταξύ σκαλοπατιών 280mm
• Σκαλοπάτια: Ίσια, κουμπωμένα και εφαρμοσμένα στο πίσω μέρος της ράγας
• Πλάτος σκάλας 414mm

AL2 MOBIL

• Παρέχεται σε μεγέθη 1960 και 1680mm
• Μέγιστη απόσταση μεταξύ αγκιστριων 1680mm
• Χαρακτηριστικά συνδέσμων αυτόματη απελευθέρωση του πάνω σημείου

Το σύστημα FABA AW1 χρησιμοποιεί τη ράγα του συστήματος FABA A11 χωρίς όμως τερματικό. Είναι εναρμονισμένο με τις απαιτήσεις του προτύπου ΕΝ795 (D) και μπορεί να εγκατασταθεί οριζόντια είτε σε σοφίτα είτε σε τοίχο. Η ράγα ασφαλείας και ο σύρτης είναι συμμετικά.

• Διαστάσεις προφίλ ράγας 68x56x2.8mm
• Υλικό: γαλβανισμένο εν θερμώ ή ανοξείδωτο (1.4571)
• Σχεδιασμός: Σκάλα με κεντρικό σημείο ή απλά ράγα
• Τα μήκη σε γαλβανισμένο μέταλλο 6000, 3000, 2000 και 1000 mm
• Τα μήκη σε ανοξείδωτη κατασκευή 3000, 2000 και 1000 mm
• Μέγιστη απόσταση μεταξύ αγκυστρίων 1500mm
• Βασική χρήση – τα υλικά είναι σχεδιασμένα για την ταυτόχρονη χρήση 3 ατόμων με ένα σύρτη ανά άτομο

Το σύστημα ασφαλείας σκάλας stopcable® είναι τύπου συρματόσχοινου, μόνιμο νήμα προστασίας από πτώσεις για χρήση σε σταθερές σκάλες ή κάθετες δομές.

Το σύστημα αποτελείται από γαλβανισμένους βραχίονες πάνω και κάτω, γαλβανισμένο ή ανοξείδωτο συρματόσχοινο, έναν αποσβεστήρα πτώσης, έναν εντατήρα συρ-νου και έναν ανοξείδωτο ανακόπτη πτώσης (πωλείται χωριστά). Οι βραχίωνες έχουν σχεδιαστεί για εγκατάσταση σε σκάλες αλλά μπορούν να προσαρμοστούν εύκολα στις περισσότερες δομές. Ένα συρ-νο 5⁄16 ιντσών (8,4 mm) ή 3⁄8 ιντσών (9,5 mm) τεντώνεται και ενώνεται περίπου κάθε 7,5 m από οδηγούς  που είναι σχεδιασμένοι για να ελαχιστοποιούν τους κραδασμούς και τη χαλάρωση των συρ-νων.

Ανοξείδωτοι ανακόπτες πτώσης με εσωτερικό ελατήριο, μπορούν να προστεθούν σε οποιοδήποτε σημείο. Ασφαλίζεται με συμβατό καραμπίνερ, στο μπροστινό σημείο της ζώνης ασφαλείας

Ο χρήστης είναι ελεύθερος να ανέβει και να κατεβεί με πλήρη ελευθερία των χεριών του. Σε περίπτωση πτώσης, ο ανακόπτης πτώσης θα κλειδώσει και θα αποτρέψει την πτώση, με αποτέλεσμα να μειώνεται δραστικά η διάρκεια της ελεύθερης πτώσης.  Ο πάνω βραχίωνας έχει ενσωματομένο αποσβεστήρα πώσης και μειώνει τις δυνάμεις που ασκούνται τόσο στον εργαζόμενο όσο και στις δομές. Ένας μη τραυματισμένος εργαζόμενος μπορεί να ανακάμψει και να κατέβει με ασφάλεια

• Ενσωματωμένος αποσβεστήρας στο πάνω μέρος
• Ρυθμιζόμενο σύστημα κατάλληλο για τις περισσότερες μόνιμες σκάλες
• Δεν απαιτούνται ειδικά εργαλεία για την εγκατάσταση

Περιλαμβάνει

• Συρματόσχοινο
• Ρυθμιστής συρματόσχοινων
• Άνω βραχίονα με ενσωματωμένο αποσβεστήρα πτώσης
• Κάτω βραχίονα

Απαιτήσεις τοποθέτησης

Το σύστημα ασφαλείας σκάλας stopcable® έχει σχεδιαστεί για να ανταποκρίνεται στα κριτήρια απόδοσης που ορίζονται στα πρότυπα ANSI A14.3 και CSA. Η σκάλα με την οποία πρέπει να συναρμολογηθεί το σύστημα ισχύουσες απαιτήσεις που ορίζονται από τα OSHA, ANSI, CSA καθώς και τους ισχύοντες τοπικούς κανονισμούς.

Εφαρμογές

• Πύργοι τηλεπικοινωνιών
• Φωτεινοί σηματοδότες
